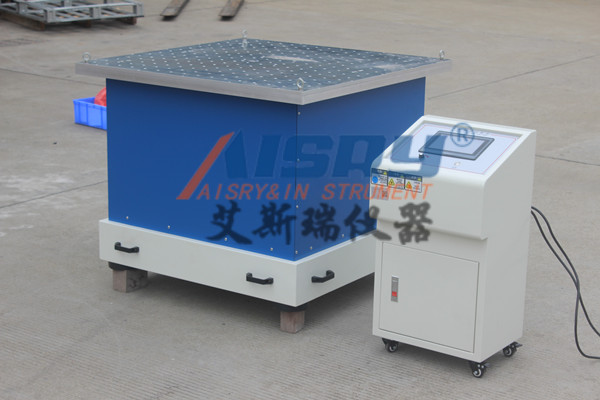

電磁振動臺振動幅度不準確會影響測試結果的可靠性，需通過系統排查和針對性調整解決。以下從常見原因、檢查步驟及解決方案三方面展開說明：
一、常見原因分析
原因分類 具體表現 影響機制
控制參數誤差 輸入振幅值與顯示值不一致；掃頻時振幅波動大。 信號傳輸延、控制算法偏差或輸入值未同步至驅動系統。
傳感器故障 加速度計/位移傳感器讀數漂移；頻響曲線異常。 傳感器老化、校準失效或安裝松動導致信號失真。
機械結構問題 動圈與臺體間隙異常；彈性元件剛度變化；負載固定不穩。 結構磨損、共振或負載偏心導致振幅傳遞效率降。
電氣系統異常 功率放大器增益不穩定；信號線屏蔽不良；電源干擾。 電氣噪聲、信號衰減或功率不足導致輸出振幅偏差。
環境干擾 溫度變化導致動圈電阻變化；地面振動或磁場干擾。 環境因素影響設備性能，導致振幅輸出不穩定。
二、檢查與診斷步驟
1. 基礎檢查
確認輸入?yún)?shù)：檢查控制界面輸入的振幅值是否正確，確保單位（mm或m/s2）與設備顯示一致。
驗證傳感器讀數：
使用標準振幅源（如校準過的加速度計）對比測量值。
檢查傳感器安裝是否牢固，避免松動或傾斜。
檢查機械連接：
確認動圈與臺體間隙均勻，無碰撞或摩擦。
檢查彈性元件（如彈簧片）是否有裂紋或變形。
2. 電氣系統測試
信號完整性檢查：
使用示波器監測輸入信號與功率放大器輸出信號，確認無衰減或失真。
檢查信號線屏蔽層是否接地良好，避免電磁干擾。
功率放大器校準：
使用信號發生器輸出標準信號，驗證放大器增益是否穩定。
檢查放大器散熱風扇是否正常工作，避免過熱導致性能下降。
3. 動態性能測試
掃頻測試：
設置低幅值掃頻（如5-500Hz，0.1g），記錄振幅-頻率曲線。
觀察曲線是否平滑，有無異常波動或共振點。
共振點驗證：
在共振頻率附近降振幅，檢查是否因共振導致振幅放大。
增加阻尼材料或調整負載位置，觀察振幅變化。
三、解決方案
1. 控制參數校準
重新校準控制界面：
使用標準振幅源校準控制界面顯示值與實際輸出值的對應關系。
調整控制算法參數（如PID參數），優化振幅跟蹤精度。
更新固件/軟件：
檢查設備廠商是否有固件更新，修已知的控制誤差問題。
2. 傳感器維護與更換
傳感器校準：
將傳感器送至計量機構進行校準，獲取新的靈敏度系數。
在控制界面更新傳感器參數，確保讀數準確。
更換故障傳感器：
若傳感器損壞（如頻響曲線異常），需更換同型號傳感器并重新校準。
3. 機械結構調整
調整動圈間隙：
根據設備手冊調整動圈與臺體的間隙，確保無機械干涉。
檢查動圈平衡性，必要時進行動平衡校正。
更換彈性元件：
若彈簧片剛度不足或老化，需更換成新元件并重新測試系統固有頻率。
4. 電氣系統優化
改善信號傳輸：
使用屏蔽性能更好的信號線，減少電磁干擾。
在信號線兩端添加濾波器，抑制高頻噪聲。
升級功率放大器：
若放大器性能不足，需更換功率更大的型號或增加散熱措施。
5. 環境控制
溫度管理：
在高溫環境下增加水冷或風冷系統，維持動圈溫度穩定。
記錄測試環境溫度，分析溫度對振幅的影響。
減震與隔磁：
將振動臺放置在減震臺上，減少地面振動干擾。
在設備周圍添加磁屏蔽材料，避免外部磁場影響。
四、預防措施
定期維護：
制定維護計劃，定期檢查傳感器、彈性元件和電氣系統。
記錄維護日志，跟蹤設備性能變化。
操作培訓：
確保操作人員熟悉設備操作規程，避免誤操作導致振幅偏差。
定期進行技能培訓，升對設備故障的識別能力。
數據記錄與分析：
保存每次測試的振幅、頻率、加速度等數據，便于后續分析。
使用數據分析工具（如MATLAB）識別振幅偏差的模式和趨勢。
電磁振動臺振動幅度不準確需通過系統化排查和針對性調整解決。關鍵步驟包括：
基礎檢查（參數、傳感器、機械結構）→ 2. 電氣系統測試（信號、功率放大器）→ 3. 動態性能測試（掃頻、共振點驗證）→ 4. 解決方案實施（校準、更換、調整）→ 5. 預防措施（維護、培訓、數據分析）。
核心原則：
優先排查傳感器與控制參數，確保信號準確傳遞。
關注機械結構與電氣系統的匹配性，避免共振或功率不足。
重視環境因素，減少外部干擾對振幅的影響。
通過科學排查與精準調整，可顯著升電磁振動臺的振幅精度，確保測試結果的可靠性。
